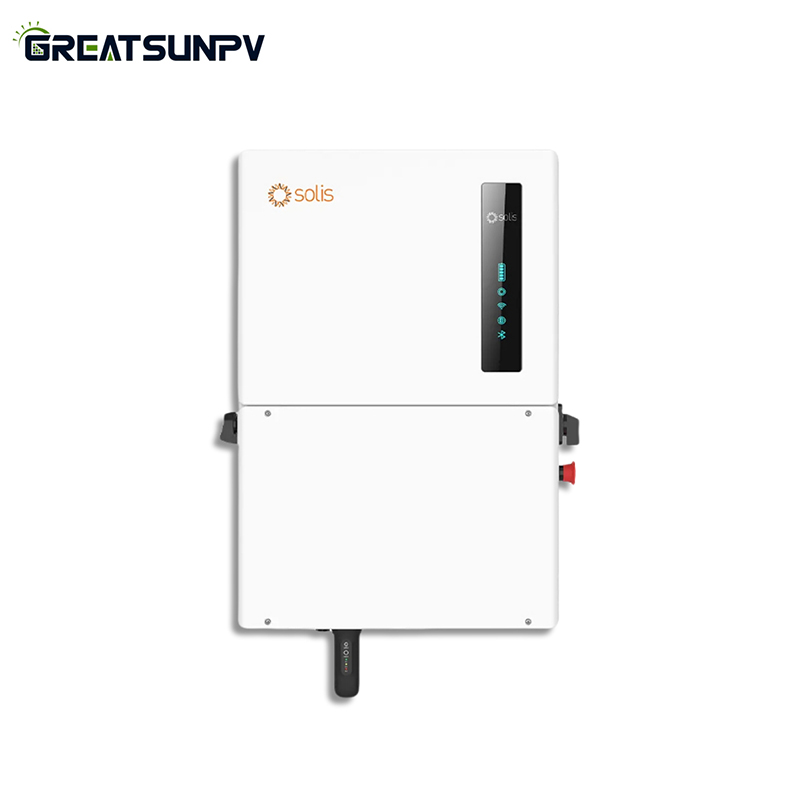

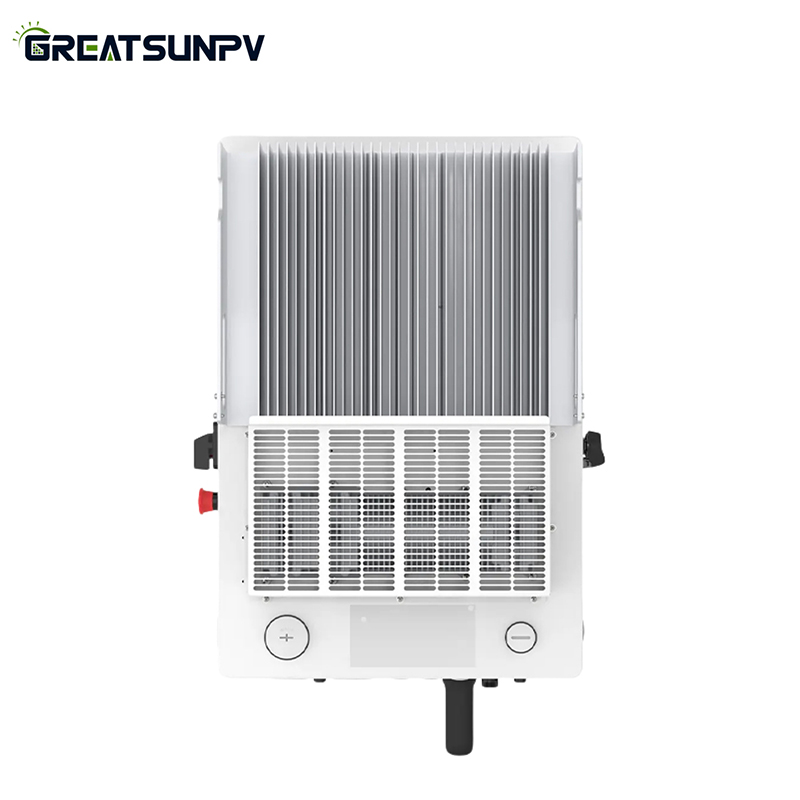

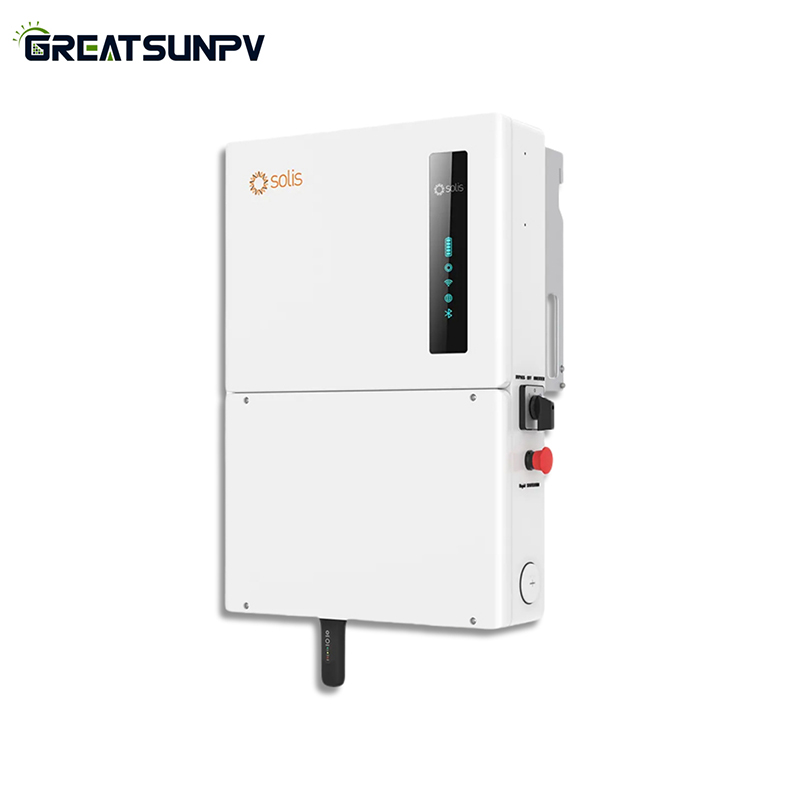

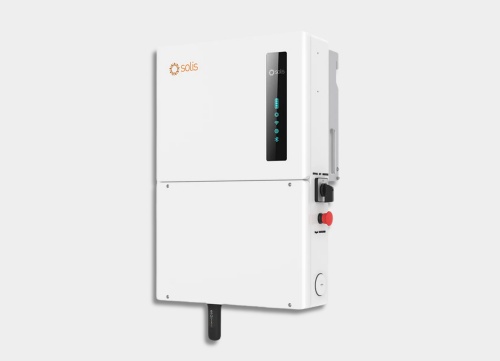

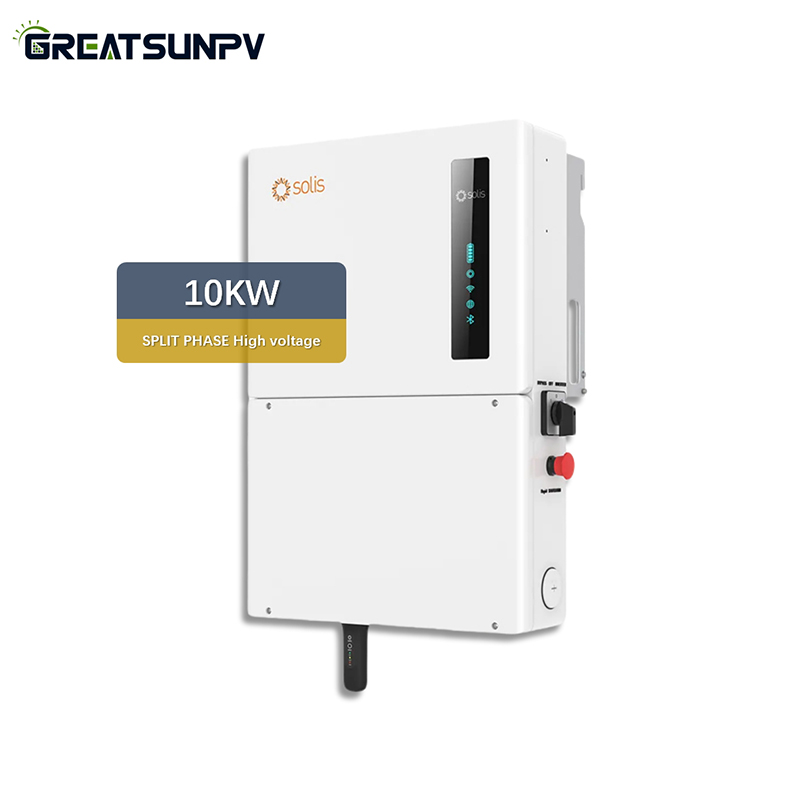

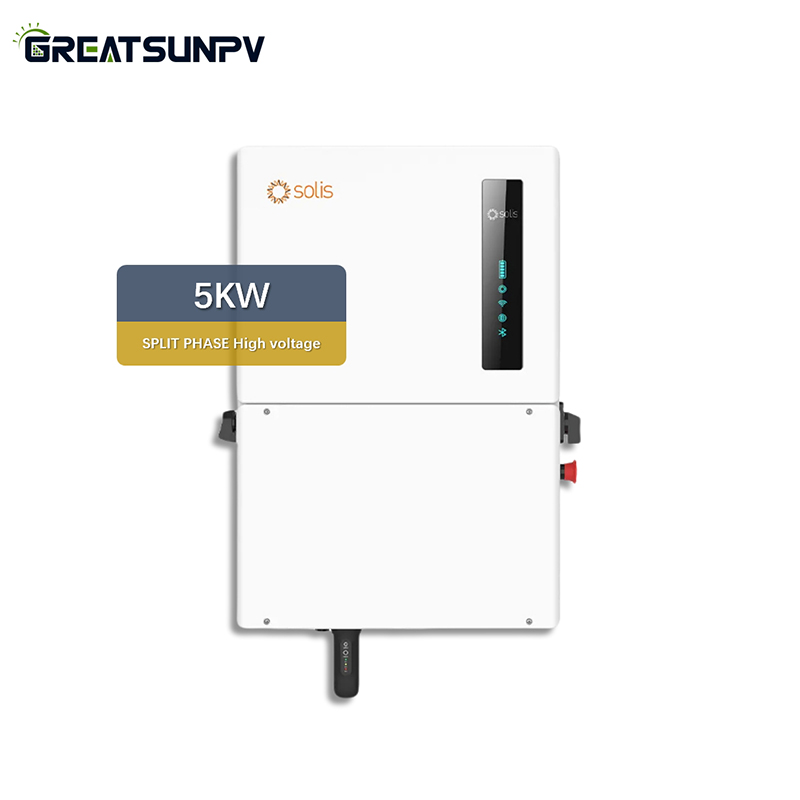

محول طاقة هجين مقسم الطور بقوة 5 كيلو وات و8 كيلو وات و10 كيلو وات ومحول تخزين بقوة 10 كيلو وات للاستخدام المنزلي
يعد محول الطاقة الهجين لتخزين الطاقة أحدث ما توصلت إليه تكنولوجيا المحول الهجين، وهو متعدد الاستخدامات ومرن لسوق تخزين الطاقة الشمسية المتنامية.
اسم العلامة التجارية:
Solisيكتب:
Hybridأقصى قوة:
3.8-11.4KWجهد التيار المتردد:
1PE, 600Vضمان:
10 yearsحماية الدخول:
IP66أبعاد:
490×720×220mm/560×750×220mmشهادة ومعايير السلامة:
UL1741SB, IEEE 1547-2018, UL1699B, UL1998, FCC Part15 ClassB, California Rule 21, Heco Rule 14H, NEC 690.12-2020, CAN/CSA C22.2107.1-1
• مسح منحنى IV الذكي، وتقرير حالة النظام، والعثور على الأخطاء على مستوى السلسلة
• الاتصال بسلاسة مع أنواع متعددة من الأجهزة: العاكسات، ومديري الطاقة للتصدير، ومحطات الطقس، وما إلى ذلك.
• الاتصال بسلاسة مع أنواع متعددة من الأجهزة: العاكسات، ومديري الطاقة للتصدير، ومحطات الطقس، وما إلى ذلك.
• إدارة أنواع متعددة من الأنظمة عبر المصانع السكنية والتجارية والمرافق العامة. يتيح إدارة فرق متعددة عبر قطاعات مختلفة
• عرض واضح وموجز لأداء النظام وفوائده بما في ذلك انبعاثات الكربون الموفرة والأشجار المكافئة المزروعة بالإضافة إلى إظهار عائد النظام والأرباح
ورقة البيانات:
| نماذج | 3.8 ألف | 5 كيلومترات | 7.6 ألف | 9.9 ألف | 10 آلاف | 11.4 ألف |
| دي سي الإدخال (PV) | ||||||
| أقصى جهد دخل | 600 فولت | |||||
| الجهد المقدر | 380 فولت | |||||
| جهد بدء التشغيل | 80 فولت | |||||
| نطاق جهد MPPT | 80-520 فولت | |||||
| الحد الأقصى لتيار الإدخال لكل سلسلة | 16أ | |||||
| الحد الأقصى لتيار الدائرة القصيرة لكل سلسلة | 25.6 أمبير | |||||
| عدد MPPTs/عدد السلاسل لكل MPPT | 2/1 | 3/1 | 4/1 | |||
| طاقة تخزين | ||||||
| نوع البطارية | ليثيوم أيون | |||||
| نطاق جهد البطارية | 120-500 فولت | |||||
| أقصى تيار شحن/تفريغ | 25 أمبير | 50 أ | ||||
| اتصال البطارية | CAN/RS485 | |||||
| عدد البطاريات لكل عاكس | انظر ورقة توافق البطارية | |||||
| تيار متردد الإخراج (الشبكة) | ||||||
| طاقة الخرج المقدرة | 3800 واط | 5000 كيلوواط | 7600 واط | 9990 واط | 10000 واط | 11400 واط |
| أقصى طاقة خرج ظاهرة | 3800 فولت أمبير | 5000 كيلو فولت أمبير | 7600 فولت أمبير | 9990 فولت أمبير | 10000 فولت أمبير | 11400 فولت أمبير |
| جهد الخرج المقدر | 240 فولت | |||||
| التردد المقدر | 60 هرتز | |||||
| أقصى تيار خرج | 15.8 أمبير | 20.8 أمبير | 31.7 أمبير | 41.7 أمبير | 41.7 أمبير | 47.5 أمبير |
| تي اتش دي اي | أقل من 3% | |||||
| تيار متردد الإدخال (الشبكة) | ||||||
| نطاق جهد الإدخال | 211-264 فولت | |||||
| طاقة مرور الشبكة | 15.8 أمبير | 20.8 أمبير | 31.7 أ | 41.7 أ | 41.7 أمبير | 47.5 أمبير |
| الحد الأقصى لتيار الإدخال | 23.8 أمبير | 31.2أ | 47.6 أ | 62.6 أ | 62.6 أمبير | 71.3أ |
| نطاق التردد | 58.8-61.2 هرتز | |||||
| تيار متردد الإخراج (النسخ الاحتياطي و (خارج الشبكة) | ||||||
| طاقة الخرج المقدرة | 3800 واط | 5000 واط | 7600 واط | 9990 واط | 10000 واط | 11400 واط |
| أقصى طاقة خرج ظاهرة | 6.1 كيلو فولت أمبير | 8 كيلو فولت أمبير | 12.2 كيلو فولت أمبير | 16 كيلو فولت أمبير | 16 كيلو فولت أمبير | 18.2 كيلو فولت أمبير |
| وقت التبديل الاحتياطي | <10 مللي ثانية | |||||
| طاقة الطور | 240 فولت مقسم الطور | |||||
| جهد الخرج المقدر (L1-L2) | 240 فولت | |||||
| نطاق جهد خرج التيار المتردد | 211-264 فولت | |||||
| تردد الشبكة المقدر | 60 هرتز | |||||
| نطاق التردد | 55-65 هرتز | |||||
| تيار الخرج المقدر | 15.8 أمبير | 20.8 أمبير | 31.7 أمبير | 41.7 أمبير | 41.7 أمبير | 47.5 أمبير |
| الحد الأقصى للحماية من التيار الزائد، 10 ثوانٍ | 25.4 أمبير | 33.3أ | 50.7 أمبير | 66.7 أمبير | 66.7 أمبير | 76أ |
| الحد الأقصى المسموح به لاختلال التوازن الطوري | 100% | |||||
| تكوينات دعم النسخ الاحتياطي | أحمال منزلية كاملة وأحمال مخصصة | |||||
| عامل القدرة | >0.99(0.8 متقدم - 0.8 متأخر) | |||||
| THDv(@الحمل الخطي) | أقل من 3% | |||||
| كفاءة | ||||||
| أقصى كفاءة للطاقة | 97.0% | 97.6% | ||||
| كفاءة الطاقة الكهروضوئية | 96.5% | 97.0% | ||||
| بطارية يتم شحنها بواسطة PVmax.efficiency | 98.5% | |||||
| تم شحن البطارية/تفريغها إلى أقصى كفاءة للتيار المتردد | 97.0% | |||||
| حماية | ||||||
| كشف خطأ الأرض | نعم | |||||
| كشف التيار المتبقي (التسرب) | نعم | |||||
| AFCI المتكامل | نعم | |||||
| حماية التيار المستمر من القطبية العكسية | نعم (PV فقط) | |||||

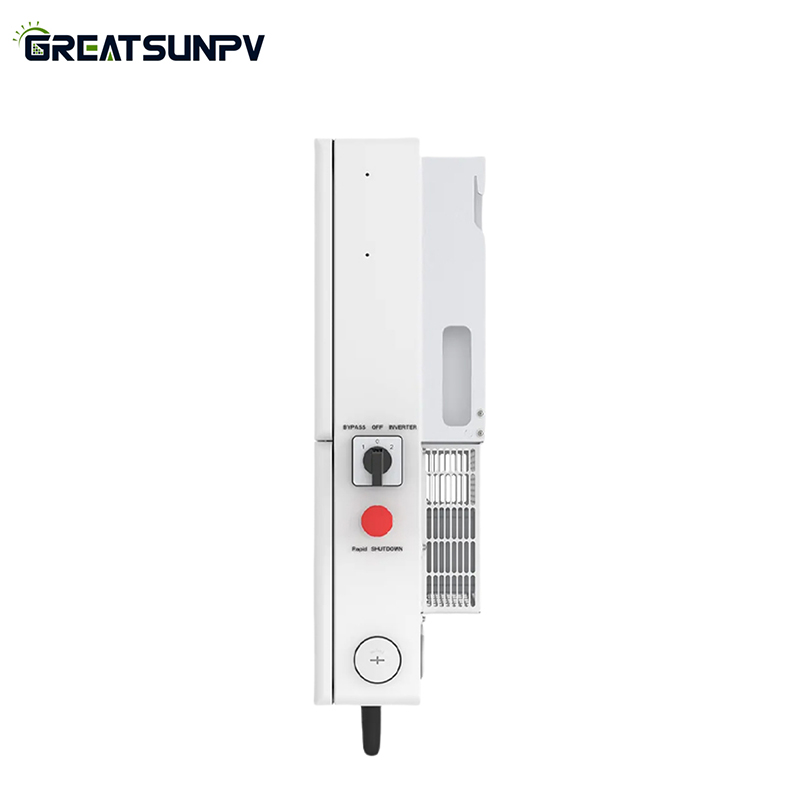

| مفتاح تجاوز العاكس اليدوي | نعم | |||||
| الإغلاق السريع NEC2017 | جهاز إرسال متكامل معتمد من SunSpec | |||||
| أجهزة استقبال RSD المتوافقة | انظر ورقة توافق MLRSD | |||||
| فئة الحماية/فئة الجهد الزائد | الأول/الثاني | |||||
| عام بيانات | ||||||
| الأبعاد (العرض × الارتفاع × العمق) | 490×720×220 ملم | 560×750×220 ملم | ||||
| وزن | 52.43 رطل (23.78 كجم) | 71.74 رطل (32.54 كجم) | ||||
| الطوبولوجيا | بدون محول | |||||
| الاستهلاك الذاتي (ليلاً) | <20 واط | |||||
| نطاق درجة الحرارة المحيطة للتشغيل | من -13 درجة فهرنهايت إلى 140 درجة فهرنهايت (-25 درجة مئوية إلى 60 درجة مئوية ) | |||||
| حماية الدخول | النوع 4X | |||||
| امتثال |
UL1741SB، IEEE1547-2018، UL1699B، UL1998، FCCPart15ClassB،
قاعدة كاليفورنيا رقم 21، NEC 690.12-2020، CAN/CSA C22.2107.1-1، قاعدة HECO رقم 14H، مُدرجة في قائمة Luma |
|||||
| دعم المولدات | نعم؛ ما يصل إلى 25 كيلو وات (مع مركز الطاقة Solis) | |||||
| سمات | ||||||

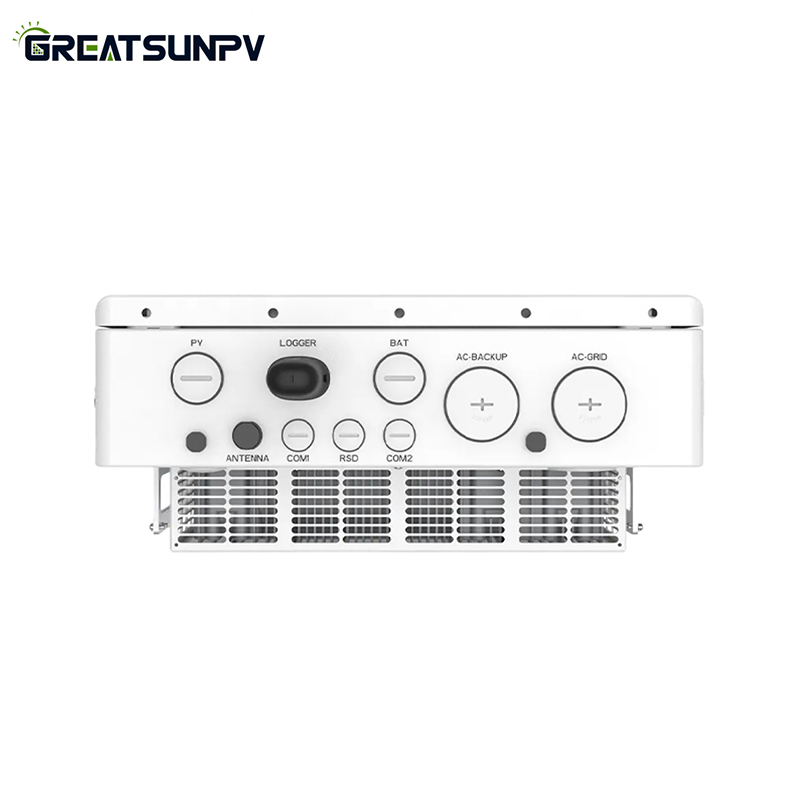

| اتصال التيار المستمر | فتحات مقاس 1 بوصة للأنابيب (×2) على الجانب والأسفل؛ أطراف مشبك زنبركي | |||||
| اتصال التيار المتردد | فتحات مقاس 1.5 بوصة للأنابيب (×3) على الجانب والأسفل؛ أطراف مشبك زنبركي | |||||
| تواصل | RS485، اختياري: خلوي، واي فاي، شبكة محلية | |||||
