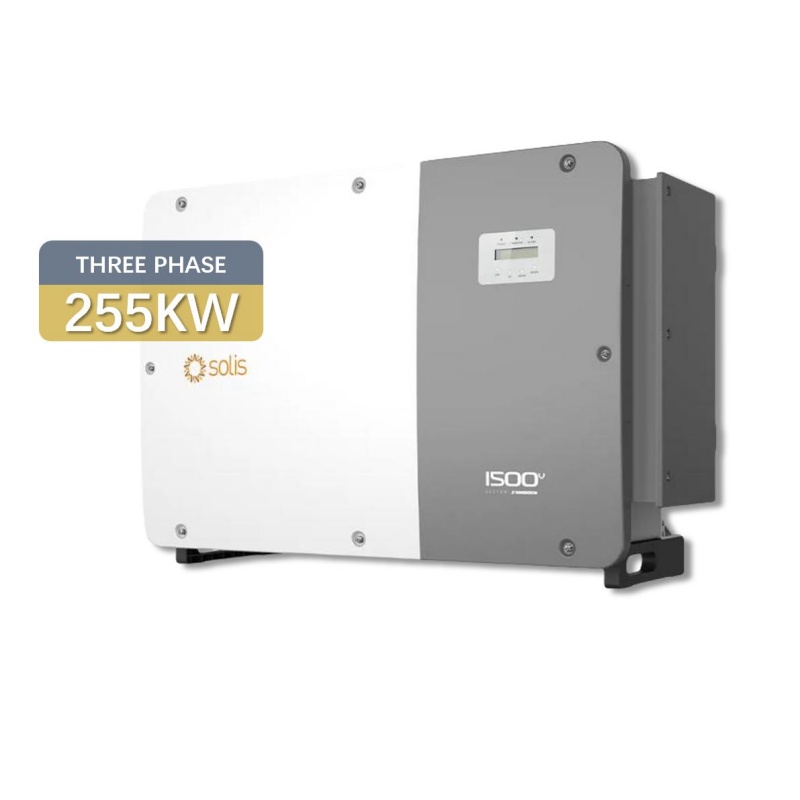

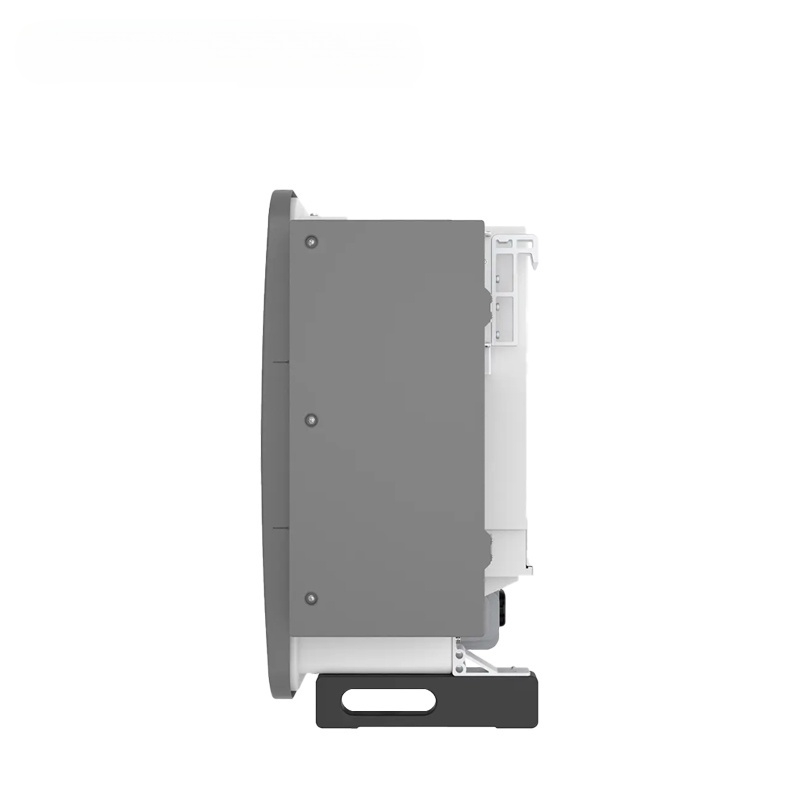

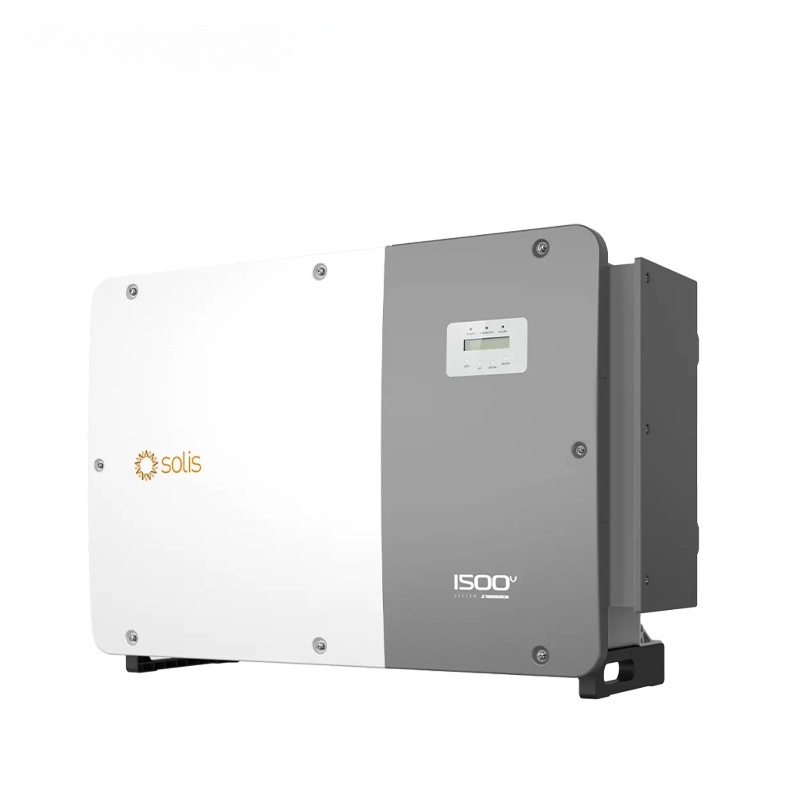

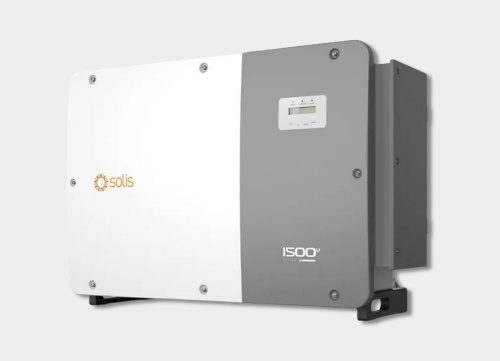

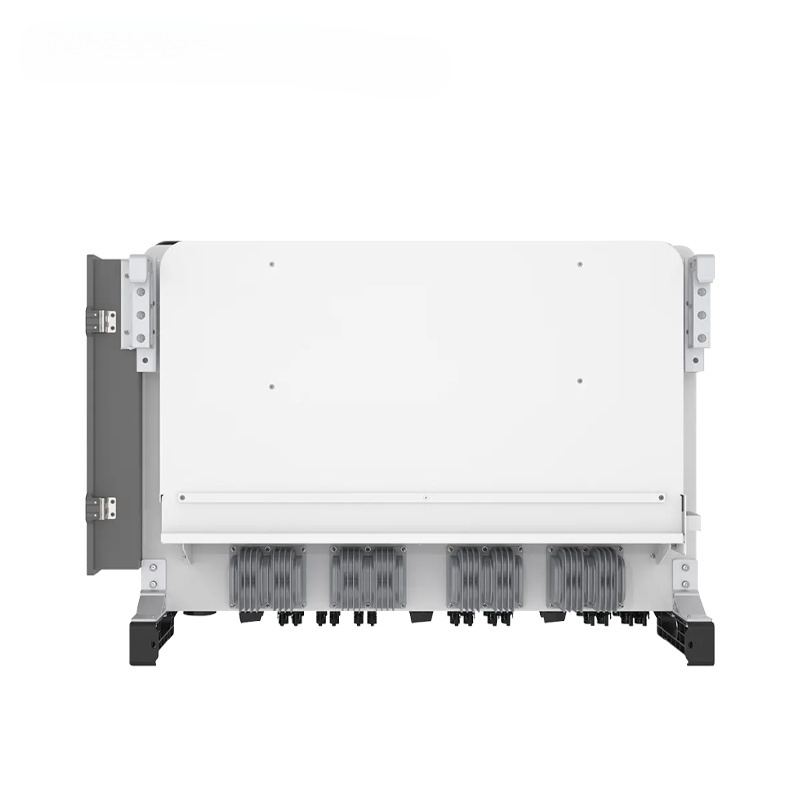

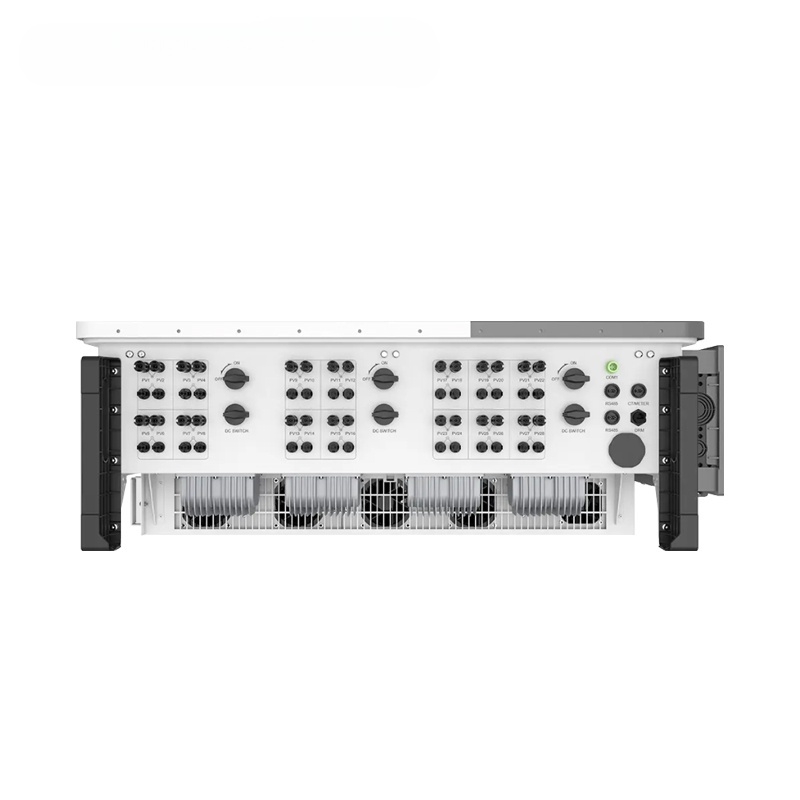

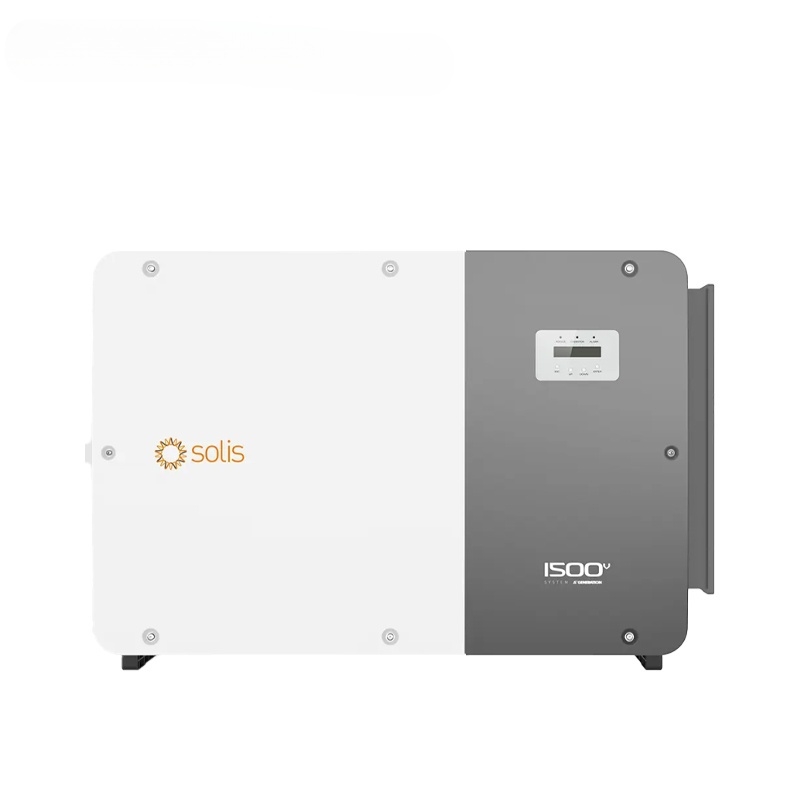

محول طاقة شمسية عالي الكفاءة 800 فولت 100 كيلو وات 150 كيلو وات 250 كيلو وات 255 كيلو وات 350 كيلو وات للاستخدام التجاري
محول طاقة ثلاثي الطور متسلسل بقدرة 215-255 كيلوواط، مزود بـ 28 مدخلًا كحد أقصى، ويدعم التوصيل من النوع "Y" في اتجاه التيار المستمر. أقصى تيار دخل للسلسلة 15 أمبير، ويدعم الوصول إلى الوحدات ثنائية الوجه. يدعم خاصية Anti-PID لتحسين كفاءة النظام. مراقبة ذكية عالية الدقة للسلسلة تُقلل من وقت تحديد موقع الأعطال.
اسم العلامة التجارية:
Solisيكتب:
On gridأقصى قوة:
215-255KWجهد التيار المتردد:
3/PE, 800 Vضمان:
10 yearsحماية الدخول:
IP66أبعاد:
1125×770×384 mmشهادة ومعايير السلامة:
EN50549, G99, AS4777.2, VDE0126, IEC61727, VDE4110, CEA 2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4
فعال
• 9/12/14 MPPTs، أقصى كفاءة 99.0%
• نسبة التيار المستمر إلى التيار المتردد > 150%
• كثافة تتبع الطاقة العالية 56MPPT/MW
• متوافق مع وحدات ثنائية الوجه بقوة 550 واط+
ذكي
• وظيفة SVG الليلية
• مراقبة ذكية للأوتار، ومسح ذكي للمنحنى الوريدي
• ترقية البرامج الثابتة عن بعد مع عملية بسيطة
آمن
• IP66
• وظيفة استرداد PID الليلية
• تصميم خالٍ من الصمامات وآمن ولا يحتاج إلى صيانة
• مكون ذو علامة تجارية معترف بها عالميًا لعمر أطول
اقتصادي
• اتصالات خطوط الطاقة (PLC) (اختياري)
• يدعم جانب التيار المستمر موصل "Y"
• مسح منحنى IV الذكي، وتقرير حالة النظام، والعثور على الأخطاء على مستوى السلسلة
• الاتصال بسلاسة مع أنواع متعددة من الأجهزة: العاكسات، ومديري الطاقة للتصدير، ومحطات الطقس، وما إلى ذلك.
• الاتصال بسلاسة مع أنواع متعددة من الأجهزة: العاكسات، ومديري الطاقة للتصدير، ومحطات الطقس، وما إلى ذلك.
• إدارة أنواع متعددة من الأنظمة عبر المصانع السكنية والتجارية والمرافق العامة. يتيح إدارة فرق متعددة عبر قطاعات مختلفة
• عرض واضح وموجز لأداء النظام وفوائده بما في ذلك انبعاثات الكربون الموفرة والأشجار المكافئة المزروعة بالإضافة إلى إظهار عائد النظام والأرباح
رسم بياني:
ورقة البيانات:
| نماذج | 215 ألفًا فأكثر | 250 ألف | 250 ألفًا فأكثر | 255 ألف | 255 ألفًا فأكثر |
| مدخل تيار مستمر | |||||
| أقصى جهد دخل | 1500 فولت | ||||
| الجهد المقدر | 1080 فولت | ||||
| جهد بدء التشغيل | 500 فولت | ||||
| نطاق جهد MPPT | 480 - 1500 فولت | ||||
| الحد الأقصى لتيار الإدخال | 9 × 30 أمبير | 14 × 26 أمبير | 12 × 30 أمبير | 14 × 26 أمبير | 12 × 30 أمبير |
| أقصى تيار ماس كهربائي | 9 × 50 أمبير | 14 × 40 أمبير | 12 × 50 أمبير | 14 × 40 أمبير | 12 × 50 أمبير |
| رقم MPPT / الحد الأقصى لعدد سلاسل الإدخال | 18/9 | 14 / 28 | 24/12 | 14 / 28 | 24/12 |
| مخرج التيار المتردد | |||||
| طاقة الخرج | 215 كيلو فولت أمبير عند 30 درجة مئوية/205 كيلو فولت أمبير عند 40 درجة مئوية/195 كيلو فولت أمبير عند 50 درجة مئوية | 250 كيلو فولت أمبير عند 30 درجة مئوية / 235 كيلو فولت أمبير عند 40 درجة مئوية / 220 كيلو فولت أمبير عند 50 درجة مئوية | 255 كيلو فولت أمبير عند 30 درجة مئوية / 235 كيلو فولت أمبير عند 40 درجة مئوية / 220 كيلو فولت أمبير عند 50 درجة مئوية | ||
| جهد الشبكة المقدر | 3/PE، 800 فولت | ||||
| نطاق جهد الشبكة | 640 - 920 فولت | ||||
| تردد الشبكة المقدر | 50 هرتز / 60 هرتز | ||||
| أقصى تيار خرج | 155.2 أ | 180.4 أ | 184.0 أ | ||
| عامل القدرة | > 0.99 (0.8 متقدم - 0.8 متأخر) | ||||
| تي اتش دي اي | < 3% | ||||
| الكفاءة | |||||
| أقصى كفاءة | 99.00% | ||||
| كفاءة الاتحاد الأوروبي | 98.80% | 98.70% | 98.80% | 98.70% | 98.80% |
| حماية | |||||
| حماية التيار المستمر من القطبية العكسية | نعم | ||||
| حماية من ماس كهربائي | نعم | ||||
| حماية من زيادة التيار الناتج | نعم | ||||
| حماية من زيادة التيار الكهربائي | تيار مستمر من النوع الثاني/تيار متردد من النوع الثاني | ||||
| مراقبة الشبكة | نعم | ||||
| حماية ضد الجزر | نعم | ||||
| حماية درجة الحرارة | نعم | ||||
| مراقبة السلاسل | نعم | ||||
| مسح منحنى I/V | نعم | ||||
| وظيفة SVG الليلية | نعم | ||||
| استعادة PID المتكاملة | نعم | ||||
| مفتاح تيار مستمر متكامل | نعم | ||||
| البيانات العامة | |||||
| الأبعاد (العرض × الارتفاع × العمق) | 1125 × 770 × 384 ملم | ||||
| وزن | 109 كجم | 113 كجم | |||
| الطوبولوجيا | بدون محول | ||||
| الاستهلاك الذاتي (ليلاً) | < 2 واط | ||||
| نطاق درجة الحرارة المحيطة للتشغيل | -30 ~ +60 درجة مئوية | ||||
| الرطوبة النسبية | 0 - 100% | ||||
| حماية الدخول | IP66 | ||||
| مفهوم التبريد | تبريد مروحة ذكي | ||||
| أقصى ارتفاع للتشغيل | 4000 متر | ||||
| معيار اتصال الشبكة | EN50549، G99، AS4777.2، VDE0126، IEC61727، VDE4110، CEA 2019 | ||||
| معيار السلامة / التوافق الكهرومغناطيسي | إيك/إن 62109-1/-2، إيك/إن 61000-6-2/-4 | ||||
| سمات | |||||
| اتصال التيار المستمر | موصل MC4 | ||||
| اتصال التيار المتردد | طرف OT (الحد الأقصى 300 مم²) | ||||
| عرض | شاشة LCD | ||||
| تواصل | RS485، اختياري: PLC | ||||
التغليف:
حالة المشروع:
الأسئلة والأجوبة:
س1: ما هو العاكس على الشبكة؟
ج: جهاز يحوّل الطاقة الشمسية من تيار مستمر إلى تيار متردد، متزامنًا مع الشبكة. تُعاد الطاقة الزائدة إلى الشبكة؛ لا يتطلب تخزينًا بالبطاريات.
س2: كيف يعمل العاكس المتصل بالشبكة؟
ج: يستخدم نظام MPPT لتحسين مدخلات الطاقة الشمسية، ويحوّل التيار المستمر إلى تيار متردد، ويتزامن مع الشبكة. تُصدّر الطاقة الفائضة مقابل رصيد (قياس صافي).
س3: هل هناك أي شهادات؟
ج: نعم. G99، VDE-AR-N 4105/VDE V 0124، EN 50549-1، VDE 0126/UTE C 15/VFR:2019، RD 1699/RD 244/UNE 206006/
UNE 206007-1، CEI 0-21، C10/11، NRS 097-2-1، EIFS 2018.2، IEC 62116، IEC 61727، IEC60068، IEC 61683، EN 50530
س4: ميزات السلامة؟
أ: منع انقطاع الشبكة (إيقاف التشغيل)، وحماية من زيادة التيار، وحماية من الجهد الزائد/التيار، ومراقبة درجة الحرارة.
س5: التطبيقات المثالية؟
أ: المباني التجارية/الصناعية والمصانع والمزارع ومشاريع الطاقة الشمسية الصغيرة.
س6: احتياجات الصيانة؟
أ: الحد الأدنى - تصميم مقاوم للغبار/الطقس (IP65)، والتشخيص عن بعد، وتحديثات البرامج الثابتة تقلل من الفحوصات المادية.
س7: ما هو الضمان؟
ج: يمكننا توفير ضمان لمدة طويلة لمدة 5 و 10 سنوات.
س8: هل يمكن أن يعمل أثناء انقطاع التيار الكهربائي؟
ج: لا - تعمل ميزة الأمان المضادة للجزيرة على إيقاف تشغيلها ما لم يتم إقرانها بالبطاريات (عاكس هجين).
س9: الترقيات المستقبلية؟
أ: يدعم التكامل مع تخزين الطاقة (ESS) أو الشبكات الذكية للوظائف الهجينة
