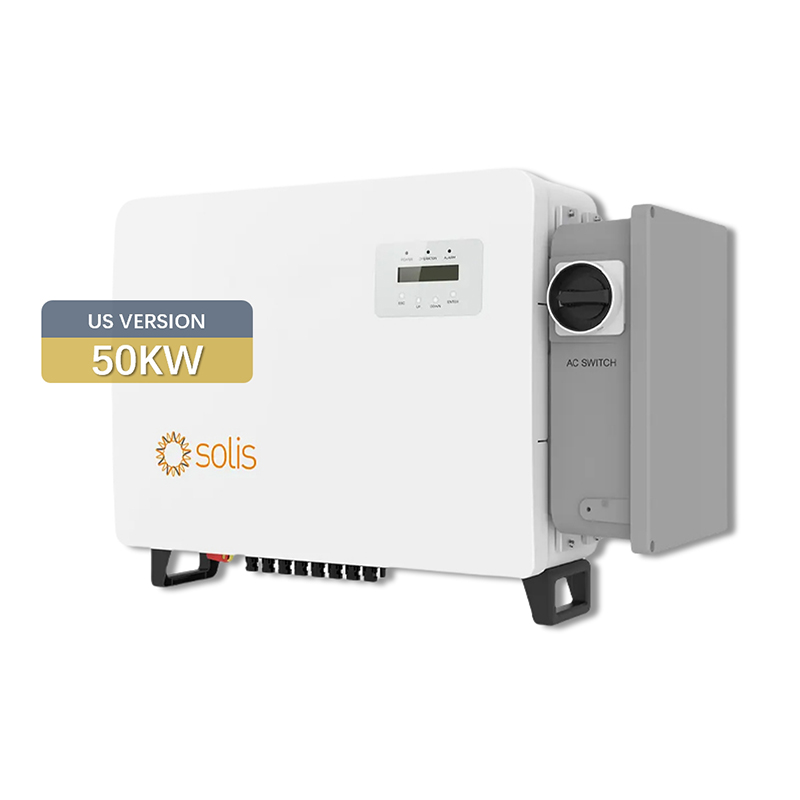

محول الطاقة الشمسية من العلامة التجارية Teir 1، إصدار الولايات المتحدة، محول طاقة شمسية على الشبكة بقدرة 20 كيلو وات و50 كيلو وات و100 كيلو وات للسوق الأمريكية

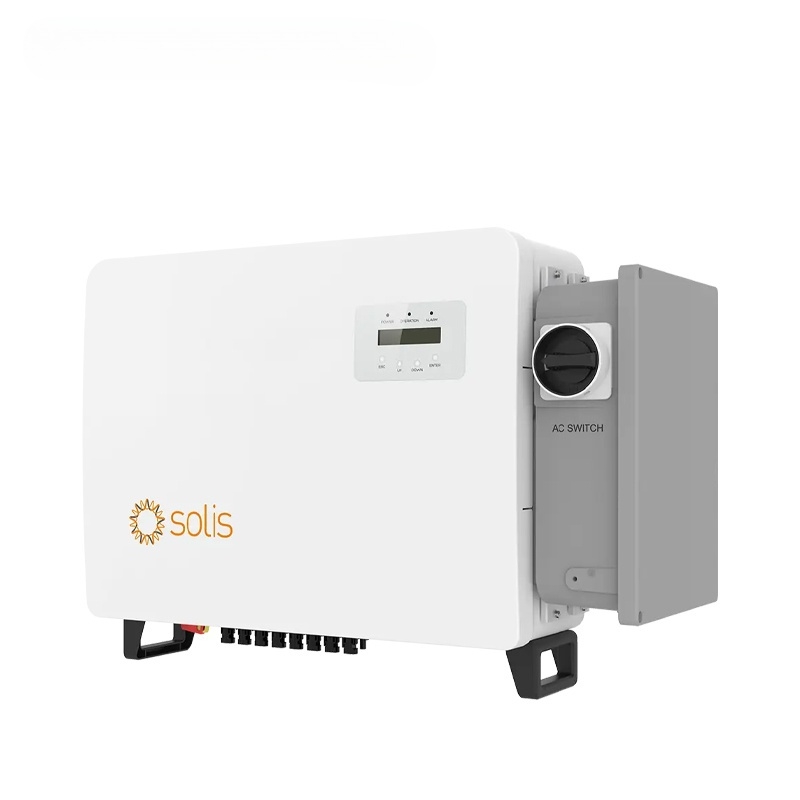

S6-GC(25-60)K-US هو عاكس الطاقة الشمسية المتسلسل المفضل لمشاريع الطاقة الشمسية التجارية الكبيرة على الأسطح. يتميز العاكس بوحدات MPPT مستقلة 3/4 مع نطاقات تشغيل واسعة جدًا بكامل الطاقة، مما يوفر إنتاجية أعلى. تيار السلسلة يصل إلى 20 أمبير، مما يجعله متوافقًا تمامًا مع وحدات الطاقة الشمسية الجديدة عالية الطاقة وثنائية الوجه. أدوات التشغيل والصيانة الإلكترونية سهلة الاستخدام تجعل عملية التشغيل والصيانة أكثر ذكاءً وراحة. يُقلل التوصيل المحسّن للتيار المستمر والتيار المتردد من تكلفة كابلات النظام. يمكن تركيب النوع 4X، CS، المقاوم للتآكل في أقسى الظروف البيئية.
اسم العلامة التجارية:
Solisيكتب:
On gridأقصى قوة:
25-60KWجهد التيار المتردد:
3/PE, 720Vضمان:
10 yearsحماية الدخول:
IP66أبعاد:
784×549×320mmشهادة ومعايير السلامة:
UL1741SB, IEEE 1547-2018, UL1699B, UL1998, FCC Part15 ClassB, California Rule 21, Heco Rule 14H, NEC 690.12-2020, CAN/CSA C22.2107.1-1
• الحد الأقصى للكفاءة 98.8% (كفاءة CEC 98.3%). تيار السلسلة يصل إلى 20 أمبير
• تصميم MPPT 3/4، يدعم تصميم نظام التوجيه المتعدد. وظيفة استرداد PID في الليل، تزيد من العائد الإجمالي للنظام (اختياري). نطاق جهد واسع وجهد بدء تشغيل منخفض
• النوع 4X، مستوى مضاد للتآكل C5. حماية AFCI، تقلل بشكل استباقي من مخاطر الحرائق. تبريد مروحة ذكي. جهاز إرسال إيقاف التشغيل السريع على مستوى الوحدة المتكاملة، فصل التيار المستمر والتيار المتردد
• مزود بواجهة تحكم في الطاقة الخارجية، تدعم التحكم في طاقة الإخراج الصفرية

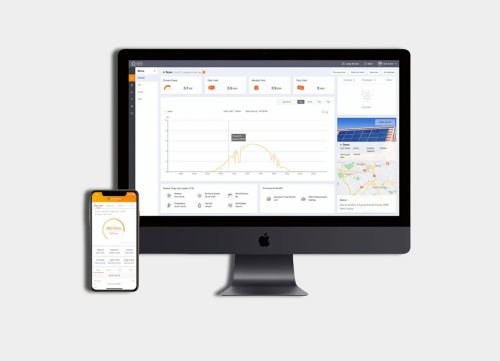

• مراقبة ذكية للسلسلة، ومسح منحنى IV الذكي. يدعم RS485، Ethernet، WiFi، الخلوي. امسح ضوئيًا للتسجيل في SolisCloud، ويدعم الترقية والتحكم عن بُعد
• > 1.5 نسبة التيار المستمر/التيار المتردد. يدعم وحدات الطاقة العالية لتكاليف التثبيت المنخفضة. صندوق توصيل التيار المتردد القابل للفصل
• مسح منحنى IV الذكي، وتقرير حالة النظام، والعثور على الأخطاء على مستوى السلسلة
• الاتصال بسلاسة مع أنواع متعددة من الأجهزة: العاكسات، ومديري الطاقة للتصدير، ومحطات الطقس، وما إلى ذلك.
• الاتصال بسلاسة مع أنواع متعددة من الأجهزة: العاكسات، ومديري الطاقة للتصدير، ومحطات الطقس، وما إلى ذلك.
• إدارة أنواع متعددة من الأنظمة عبر المصانع السكنية والتجارية والمرافق العامة. يتيح إدارة فرق متعددة عبر قطاعات مختلفة
• عرض واضح وموجز لأداء النظام وفوائده بما في ذلك انبعاثات الكربون الموفرة والأشجار المكافئة المزروعة بالإضافة إلى إظهار عائد النظام والأرباح

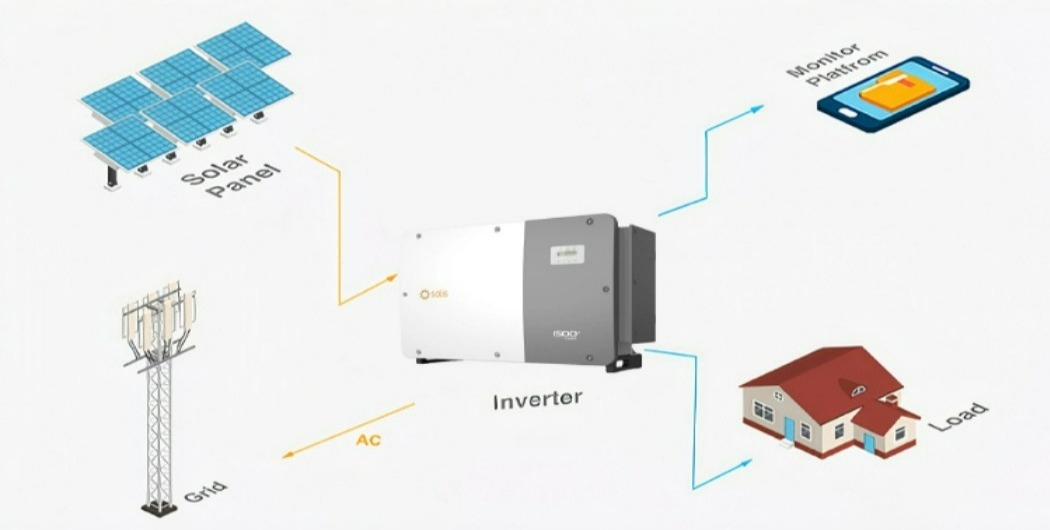

رسم بياني:
ورقة البيانات:
| نماذج | 25 ألفًا | 33 ألف | 36 ألف | 40 ألفًا | 50 ألفًا | 60 ألفًا |
| مدخل تيار مستمر | ||||||
| أقصى جهد دخل | 1000 فولت | |||||
| الجهد المقدر | 720 فولت | |||||
| جهد بدء التشغيل | 180 فولت | |||||
| نطاق جهد MPPT | 180 - 1000 فولت | |||||
| الحد الأقصى لتيار الإدخال | 40 أمبير / 40 أمبير / 40 أمبير | 4 × 40 أمبير | ||||
| أقصى تيار ماس كهربائي | 63 أ / 63 أ / 63 أ | 4 × 63 أمبير | ||||
| رقم MPPT / الحد الأقصى لعدد سلاسل الإدخال | 3 / 6 | 4 / 8 | ||||
| مخرج التيار المتردد | ||||||
| طاقة الخرج المقدرة | 25 كيلوواط | 33 كيلوواط | 36 كيلوواط | 40 كيلوواط | 50 كيلوواط | 60 كيلوواط |
| أقصى طاقة خرج ظاهرة | 25 كيلو فولت أمبير | 33 كيلو فولت أمبير | 36 كيلو فولت أمبير | 40 كيلو فولت أمبير | 50 كيلو فولت أمبير | 60 كيلو فولت أمبير |
| أقصى طاقة خرج | 25 كيلوواط | 33 كيلوواط | 36 كيلوواط | 40 كيلوواط | 50 كيلوواط | 60 كيلوواط |
| جهد الشبكة المقدر | 3 ف /PE، 480 فولت | |||||
| تردد الشبكة المقدر | 60 هرتز | |||||
| أقصى تيار خرج | 30.1 أ | 39.7 أ | 43.3 أ | 48.1 أ | 60.1 أ | 72.2 أ |
| عامل القدرة | > 0.99 (0.8 متقدم - 0.8 متأخر) | |||||
| تي اتش دي اي | < 3% | |||||
| كفاءة | ||||||
| أقصى كفاءة | 98.8% | |||||
| كفاءة CEC | 98.3% | |||||
| حماية | ||||||
| حماية التيار المستمر من القطبية العكسية | نعم | |||||
| حماية من ماس كهربائي | نعم | |||||
| حماية من زيادة التيار الناتج | نعم | |||||
| حماية من زيادة التيار الكهربائي | تيار مستمر من النوع الثاني / تيار متردد من النوع الثاني | |||||
| مراقبة الشبكة | نعم | |||||
| حماية ضد الجزر | نعم | |||||
| حماية درجة الحرارة | نعم | |||||
| مراقبة السلاسل | نعم | |||||
| مسح منحنى I/V | نعم | |||||
| مسح متعدد القمم | نعم | |||||
| AFCI المتكامل | نعم | |||||
| استعادة PID المتكاملة | خياري | |||||
| مفتاح تيار مستمر متكامل | نعم | |||||
| مفتاح التيار المتردد المتكامل | نعم | |||||
| البيانات العامة | ||||||
| الأبعاد (العرض × الارتفاع × العمق) | 30.9 × 21.6 × 12.6 بوصة (784 × 549 × 320 مم) | |||||
| وزن | 96.3 رطل (43.7 كجم) | 105.4 رطل (47.8 كجم) | 108.7 رطل (49.3 كجم) | 110.5 رطل (50.1 كجم) | ||
| الطوبولوجيا | بدون محول | |||||
| الاستهلاك الذاتي (ليلاً) | أقل من 1 وات | |||||
| الرطوبة النسبية | 0 - 100% | |||||
| نطاق درجة الحرارة المحيطة للتشغيل | من -13 درجة فهرنهايت إلى 140 درجة فهرنهايت (من -25 درجة مئوية إلى 60 درجة مئوية) | |||||
| حماية الدخول | النوع 4X | |||||
| انبعاث الضوضاء (نموذجي) | ≤ 55 ديسيبل (أ) | |||||
| مفهوم التبريد | التبريد الطبيعي | |||||
| أقصى ارتفاع للتشغيل | 13,120 قدمًا (4000 مترًا) | |||||
| امتثال |
UL1741SB، IEEE 1547-2018، UL1699B، UL1998، FCC الجزء 15 الفئة B،
قاعدة كاليفورنيا رقم 21، قاعدة هيكو رقم 14H، NEC 690.12-2020، CAN/CSA C22.2107.1-1 |
|||||
| سمات | ||||||
| اتصال التيار المستمر | موصل MC4 | |||||
| اتصال التيار المتردد | طرف OT (4 AWG إلى 3/0 AWG) | |||||
| عرض | شاشة LCD | |||||
| تواصل | Modbus RTU (متوافق مع Sunspec)، RS485، اختياري: خلوي، Wi-Fi | |||||
التغليف:

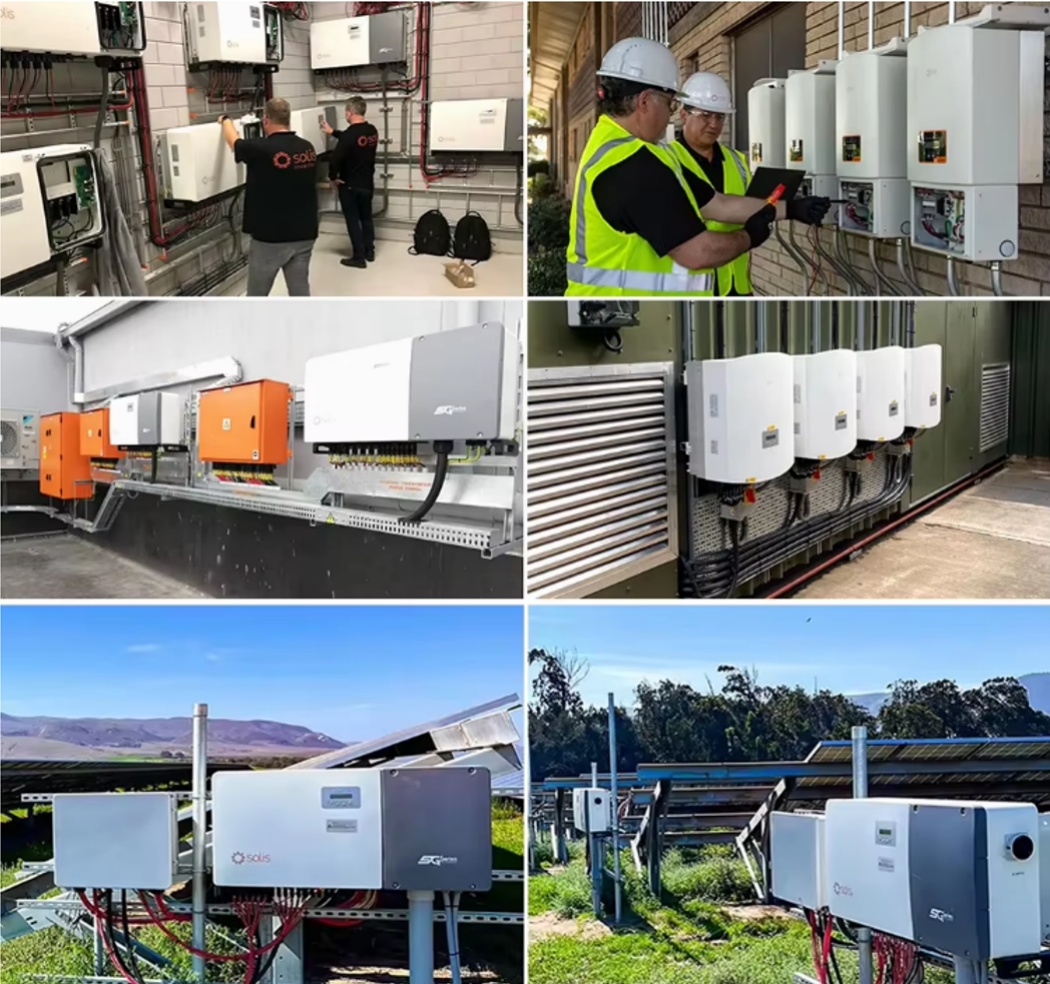

حالة المشروع:
الأسئلة والأجوبة:
س1: ما هو العاكس على الشبكة؟
ج: جهاز يحوّل الطاقة الشمسية من تيار مستمر إلى تيار متردد، متزامنًا مع الشبكة. تُعاد الطاقة الزائدة إلى الشبكة؛ لا يتطلب تخزينًا بالبطاريات.
س2: كيف يعمل العاكس المتصل بالشبكة؟
ج: يستخدم نظام MPPT لتحسين مدخلات الطاقة الشمسية، ويحوّل التيار المستمر إلى تيار متردد، ويتزامن مع الشبكة. تُصدّر الطاقة الفائضة مقابل رصيد (قياس صافي).
س3: هل هناك أي شهادات؟
ج: نعم. G99، VDE-AR-N 4105/VDE V 0124، EN 50549-1، VDE 0126/UTE C 15/VFR:2019، RD 1699/RD 244/UNE 206006/
UNE 206007-1، CEI 0-21، C10/11، NRS 097-2-1، EIFS 2018.2، IEC 62116، IEC 61727، IEC60068، IEC 61683، EN 50530
س4: ميزات السلامة؟
أ: منع انقطاع الشبكة (إيقاف التشغيل)، وحماية من زيادة التيار، وحماية من الجهد الزائد/التيار، ومراقبة درجة الحرارة.
س5: التطبيقات المثالية؟
أ: المباني التجارية/الصناعية والمصانع والمزارع ومشاريع الطاقة الشمسية الصغيرة.
س6: احتياجات الصيانة؟
أ: الحد الأدنى - تصميم مقاوم للغبار/الطقس (IP65)، والتشخيص عن بعد، وتحديثات البرامج الثابتة تقلل من الفحوصات المادية.
س7: ما هو الضمان؟
ج: يمكننا توفير ضمان لمدة طويلة لمدة 5 و 10 سنوات.
س8: هل يمكن أن يعمل أثناء انقطاع التيار الكهربائي؟
ج: لا - تعمل ميزة الأمان المضادة للجزيرة على إيقاف تشغيلها ما لم يتم إقرانها بالبطاريات (عاكس هجين).
س9: الترقيات المستقبلية؟
أ: يدعم التكامل مع تخزين الطاقة (ESS) أو الشبكات الذكية للوظائف الهجينة
